Определение рудоспусков и точек перегруза
В этом разделе мы продолжим наполнять сценарий необходимыми данными. Напомним, что мы уже добавили в сценарий план рудника, типы оборудования и выработку.
На этом шаге мы дополним сценарий данными о рудоспуске и точке перегруза.
1. Определение рудоспусков
В подземной добыче, рудоспуск обычно является точкой назначения перевозки добытой руды. Назначение рудоспуска в моделировании завист от целей этого моделирвоания. Он может быть либо конечной точкой назначения для перемещаемой руды, либо промежуточной точкой в процессе транспортировки. Следующие этапы транспортировки после рудоспуска могут включать перемещение руды скиповыми подъемниками, конвейерами и подземными поездами.
Будем считать, что в нашем случае рудоспуск будет конечной точкой перемещения руды.

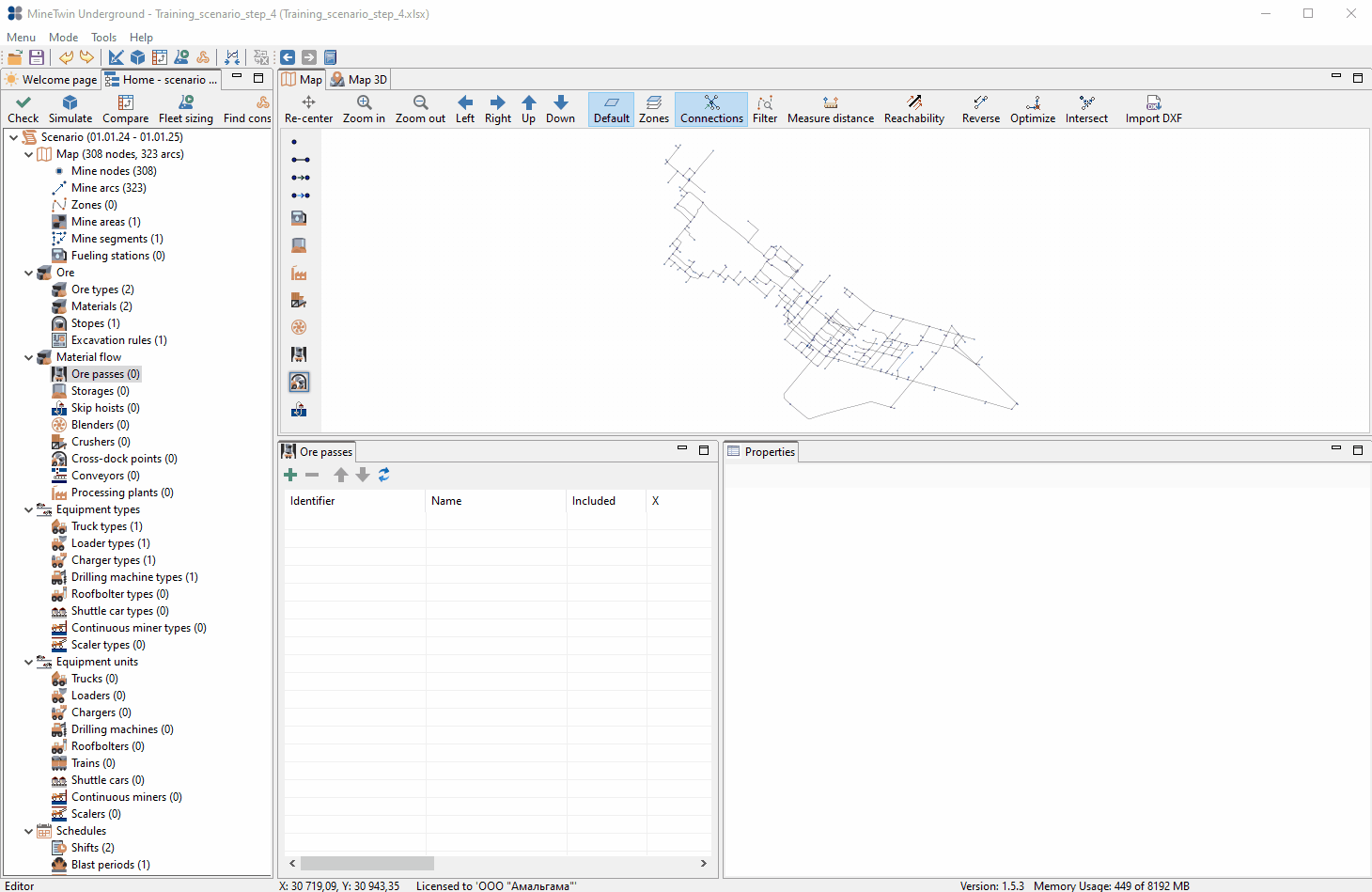

Найдем узел ROAD-83-e, выберем инструмент Рудоспуск, и создадим с помощью него рудоспуск около этого узла. Нажмите Esc чтобы закончить создание рудоспусков, после того как необходимый рудоспуск будет создан. После создания рудоспуска, укажем в его свойствах что узел ROAD-83-e будет его входным и выходным узлом:
Входной узел рудоспуска определяет где самосвалы и ПДМ будут разгружать привезенную руду в рудоспуск. Выходной узел рудоспуска определяет узел в котором можно будет забрать руду из рудоспуска для дальнейшей транспортировки.
После того как рудоспуск создан, зададим ему в свойствах вместимость. Так как это рудоспуск является финальной точкой транспортировки руды, зададим ему большую вместимость, например 100 000 тонн:
Теперь перейдем к вкладке Типы горной массы свойств рудоспуска. По умолчанию MineTwin разрешает перевозить все типы горной массы в созданный рудоспуск:
Оставим установки как есть, но будем иметь ввиду что в дальнейшем мы можем дифференцировать рудоспуски по типу принимаемой горной массы.

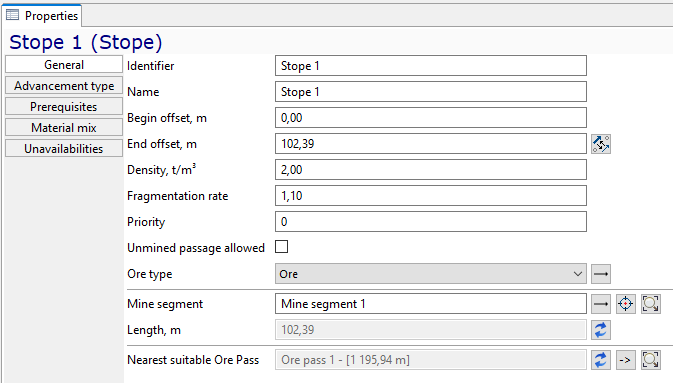

Перейдем обратно к выработке и убедимся, что MineTwin теперь определяет для нее подходящий рудоспуск:
2. Определение точек перегруза
Точки перегруза определяют места, где ПДМ могут загружать руду в самосвалы для дальнейшей транспортировки. Создадим точку перегруза в узле ROAD-2-b. Последовательность действий по созаднию точки перегруза аналогична созданию рудоспуска:
-
Найдем узел ROAD-2-b на карте
-
Выберем инструмент Точка перегруза
-
Нажмем им на карте рядом с узлом ROAD-2-b.
-
Нажмем Tsc, чтобы сбросить выбор инструмента
-
Перейдем к свйоствам созданной точки перегруза и установим ROAD-2-b в качестве ее узла

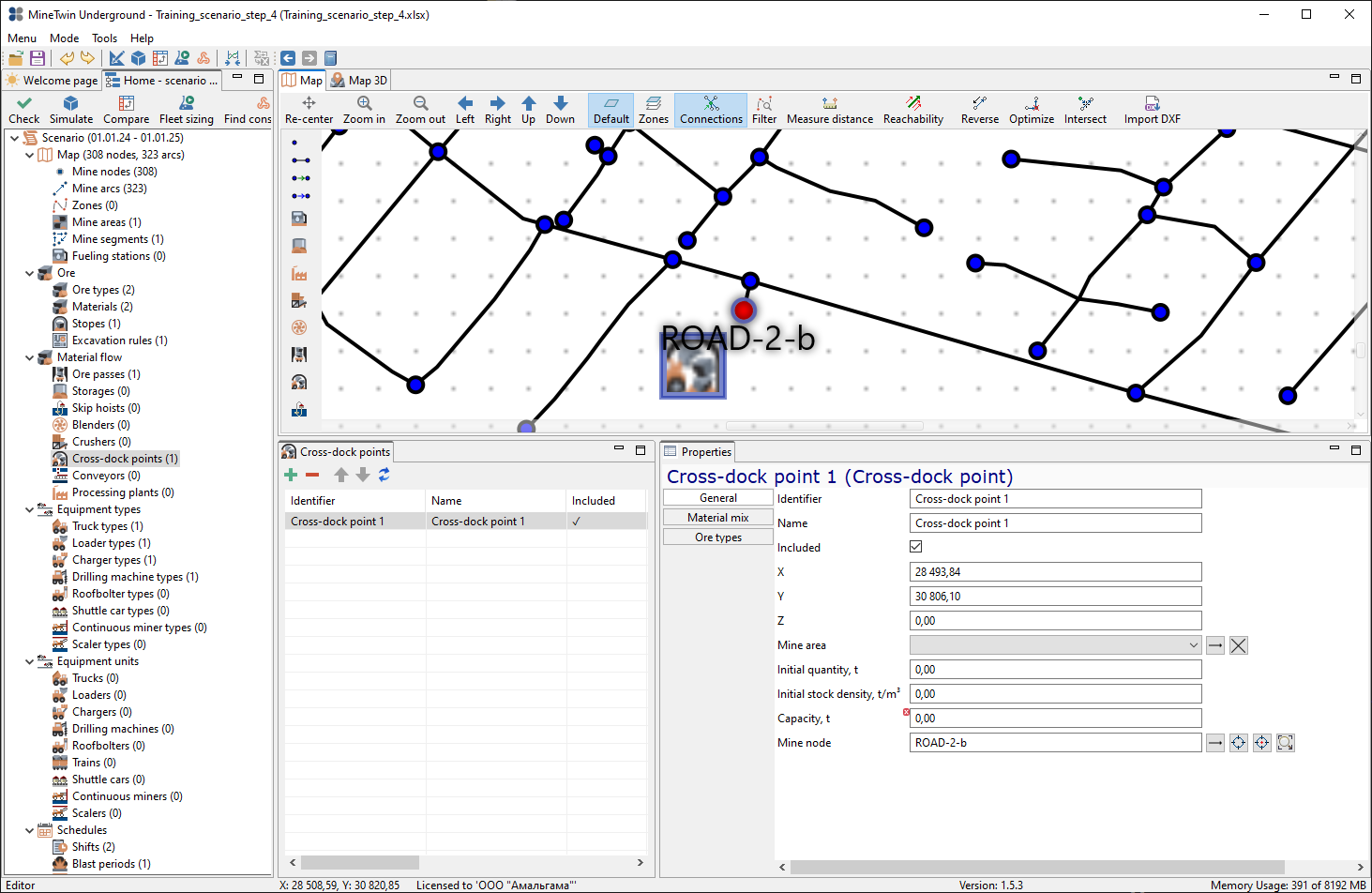

В результате мы должны получить следующее:

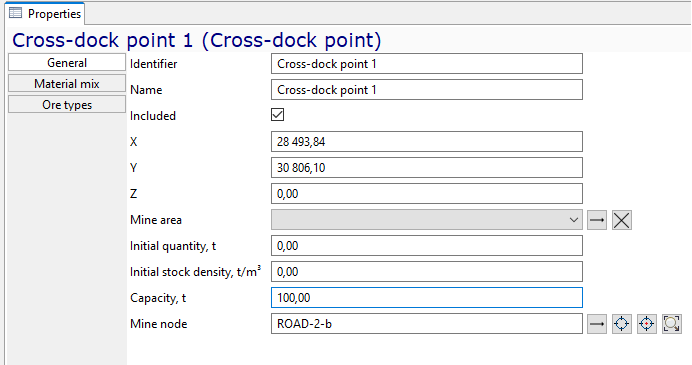

Установим максимальную вместимость точки перегруза, равную, например, 100 тонн:
Теперь перейдем на вкладку Типы горной массы и установим, что эта точка перегруза может принимать все типы горной массы:
Таким образом, теперь у нас есть один рудоспуск и одна точка перегруза. Сценарий с результатами данного шага можно скачать по ссылке.
