Определение экземпляров оборудования и запуск моделирования
В этом разделе мы продолжим работать со сценарием, который мы создавали на прошлых шагах. Убедитесь, что он открыт в MineTwin прежде чем продолжать далее.
Нашей следующей целью будет добавление в него экземпляров оборудования. После этого мы внесем небольшие изменения в настройки сценария и запустим моделирование.
1. Определение экземпляров оборудования и их базового расположения
На прошлом шаге работы с нашим сценарием мы задали различные типы оборудования. Теперь необходимо определить отдельные экземпляры оборудования этих типов. Создание экземпляров оборудования в MineTwin значительно проще, чем определение типов оборудования, так как большинство их характеристик уже задано при параметризации типов.

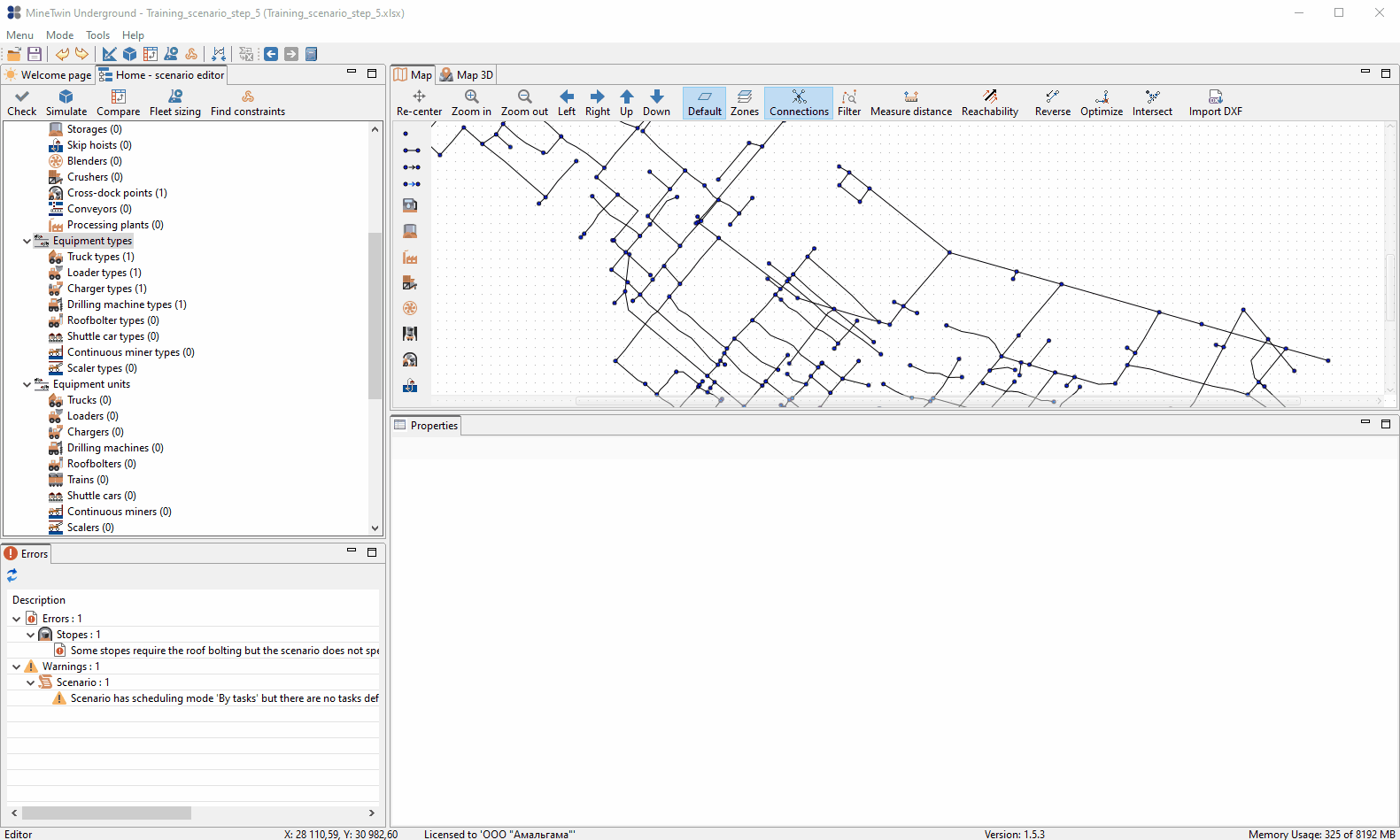

Создадим самосвал, выполнив следующие шаги:
-
В дереве сценария выберем пункт Самосвалы
-
В окне списка самосвалов, находящемся в середине внизу, нажмем кнопку + для того, чтобы добавить новый самосвал
-
В окне Свойства самосвала выберем его тип
-
В этом же окне укажем для самосвала его базовое распложение. Для этого используем кнопку Выбрать с холста:

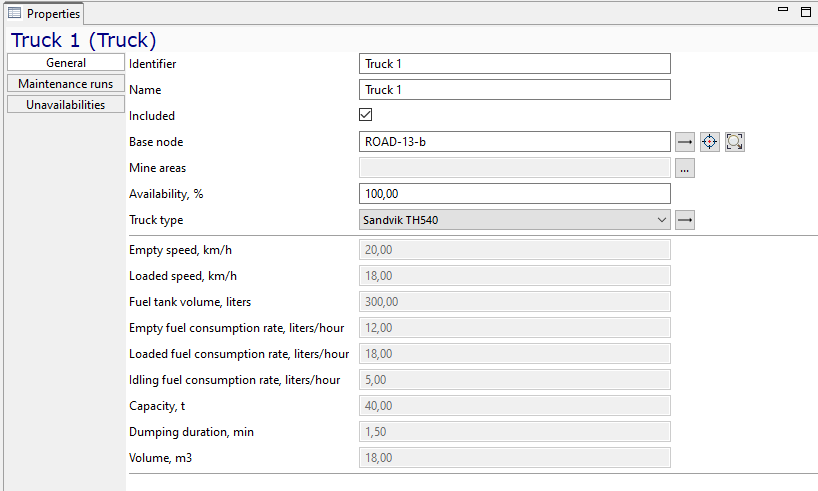

Окно Свойства для созданного экземпляра должно выглядеть следующим образом:

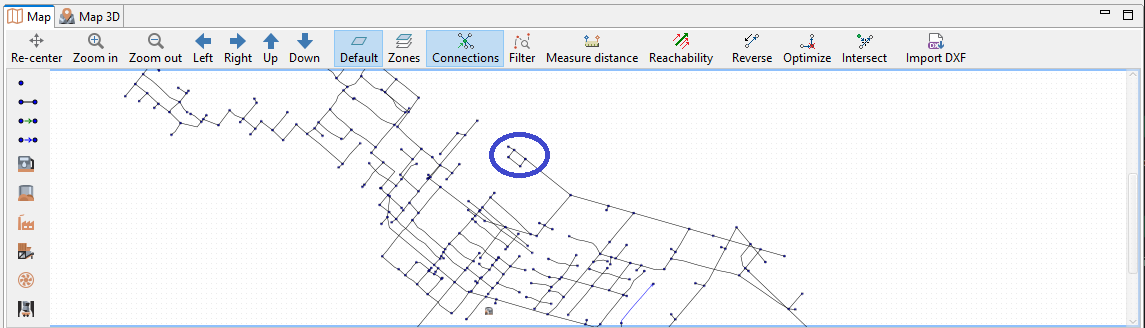

Создадим экземпляр ПДМ по аналогии с самосвалом и разместим его в соседнем узле:

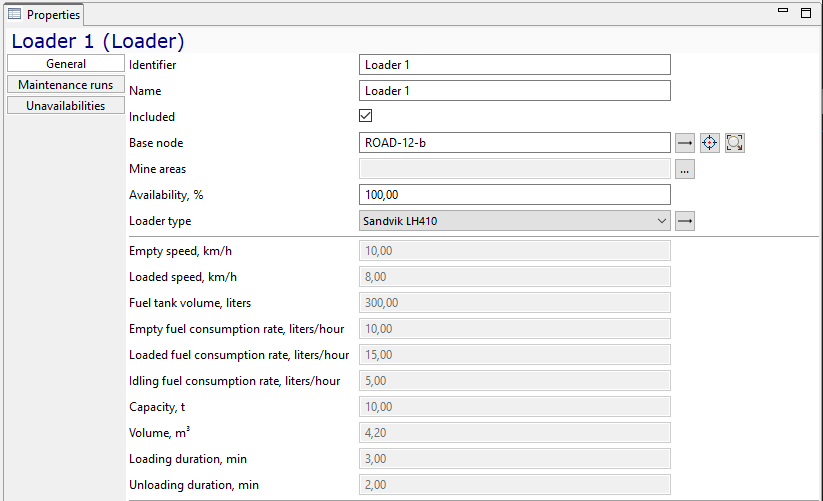

Вот как должны выглядеть Свойства созданной ПДМ:
Продолжим создавать экземпляры различного оборудования и теперь добавим зарядную машину. Процесс создания единицы зарядной машины практически аналогичен созданию самосвала или ПДМ. Единственное отличие - для зарядной машины необходимо дополнительно указать расположение склада ВМ. Укажем, что место склада совпадает с базовым расположением зарядной машины. В результате мы должны получить следующее:

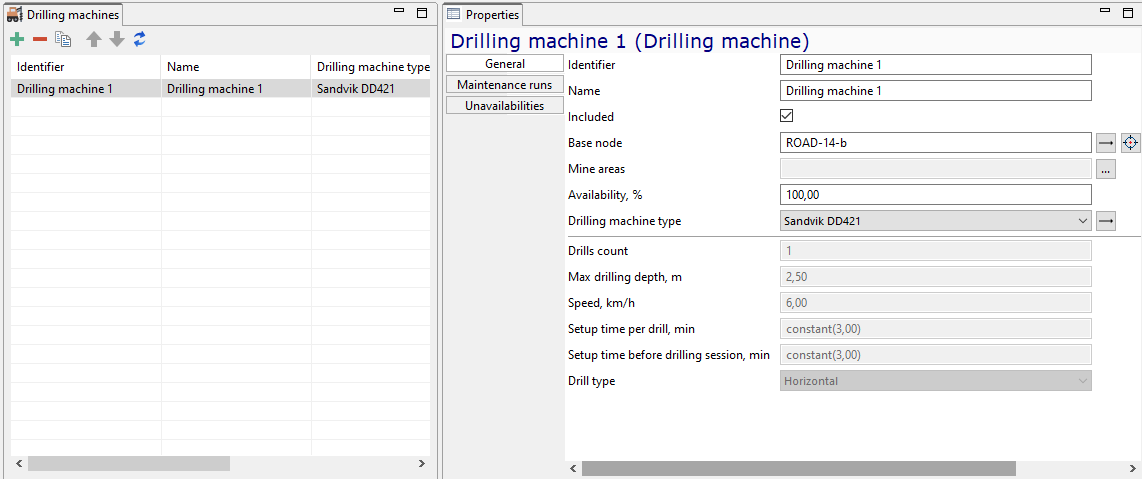

Теперь осталось создать только экземпляр СБУ. Делаем все по аналогии с предыдущими тремя единицами оборудования. Результат:
Таким образом мы создали 4 единицы оборудования. Обратите внимания, как они отображаются в дереве сценария:
2. Исправление ошибок и неконсистентности сценария

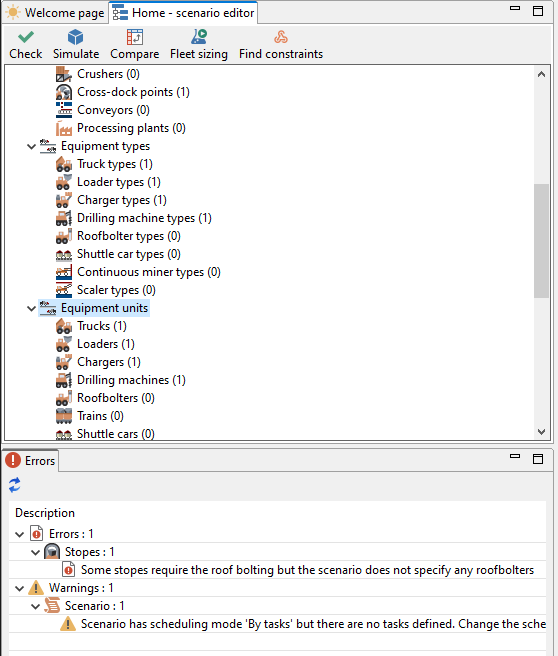

Все ли готово для начала моделирования добычи по нашему сценарию? Для этого нажмем кнопку Проверить и убедимся, что в сценарии отсутствуют предупреждения и ошибки:

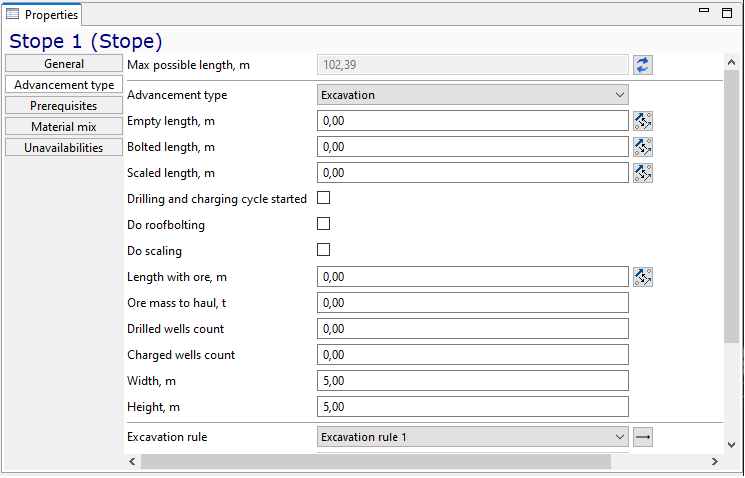

Первая ошибка говорит о том, что наша выработка требует установки анкеров, но в сценарии отсутсвуют анкероустановщики. Мы это исправим, отключив установку анкеров в выработке. Для этого:
-
Выберем элемент Выработки из дерева сценария
-
Перейдем на вкладку Способ проходки окна свойств
-
Снимите флажок с Выполнять установку анкеров
3. Исправление типа планирования и установка
Теперь обратим внимание на существующещее предупреждение. В нем указано, что в сценарии выбран тип планирования "По задачам", но ни одна задача не задана
Тип планирования - один из ключевых элементов работы MineTwin. Режим по умолчанию, По задачам, требует чтобы пользователь задал точное расписание работы для каждого экземпляра оборудования. Для наших целей этот тип планирования не подходит. Вместо этого, мы воспользуемся встроенным в MineTwin планировщиком, позволяющим автоматически планировать задачи для оборудования исходя из требуемого объема горной массы.
Для этого изменим режим планирования на По периодам в свойствах сценария:

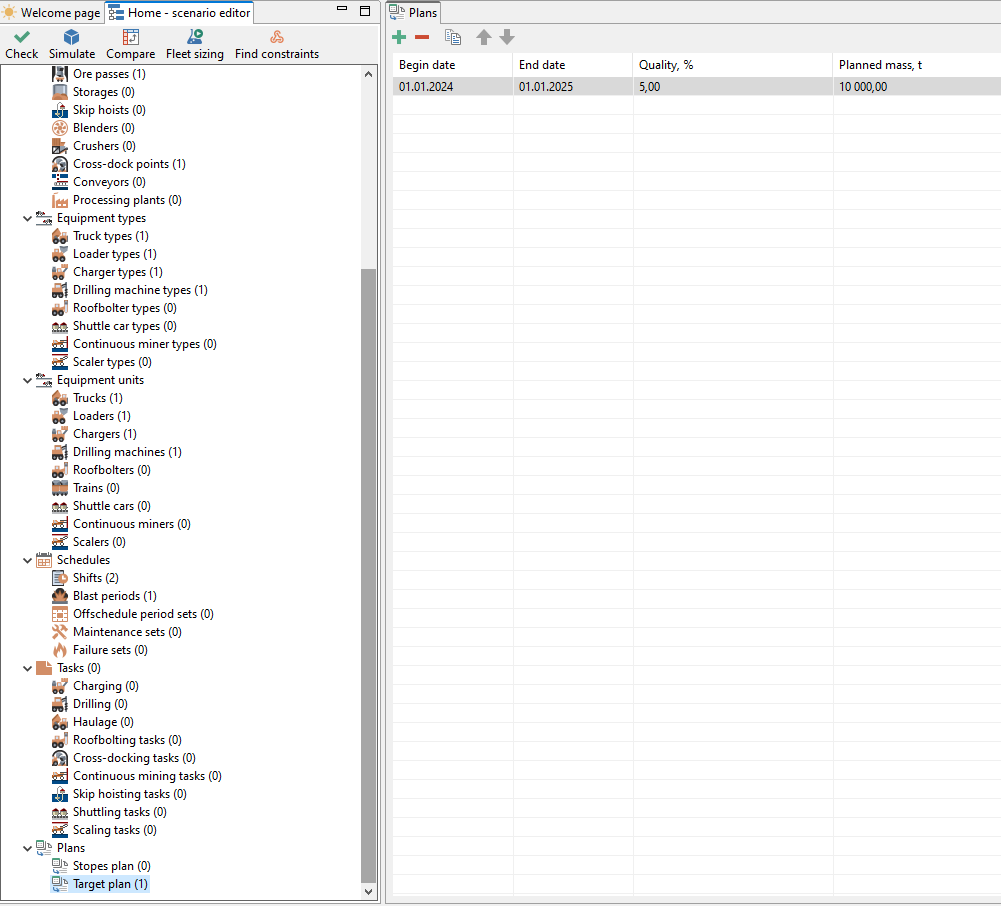

Теперь необходимо задать требуемый объем горной массы. Для этого нажмите на элемент дерева сценария План по периодам, находящийся в самом низу, и установите следующие значения:
4. Первый запуск моделирования

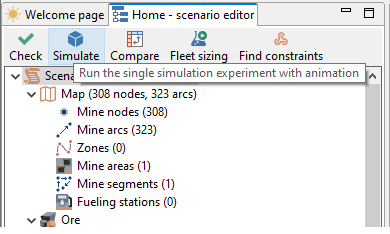

Мы создали первую версию нашего сценария и готовы к запуску модели! Запустим моделирования, нажав на кнопку Запустить:

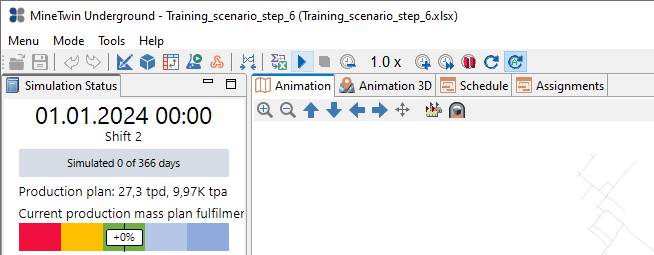

MineTwin переключится в режим однократного моделирования. Само моделирование начнется после нажатия кнопки Запустить в панели инструментов:

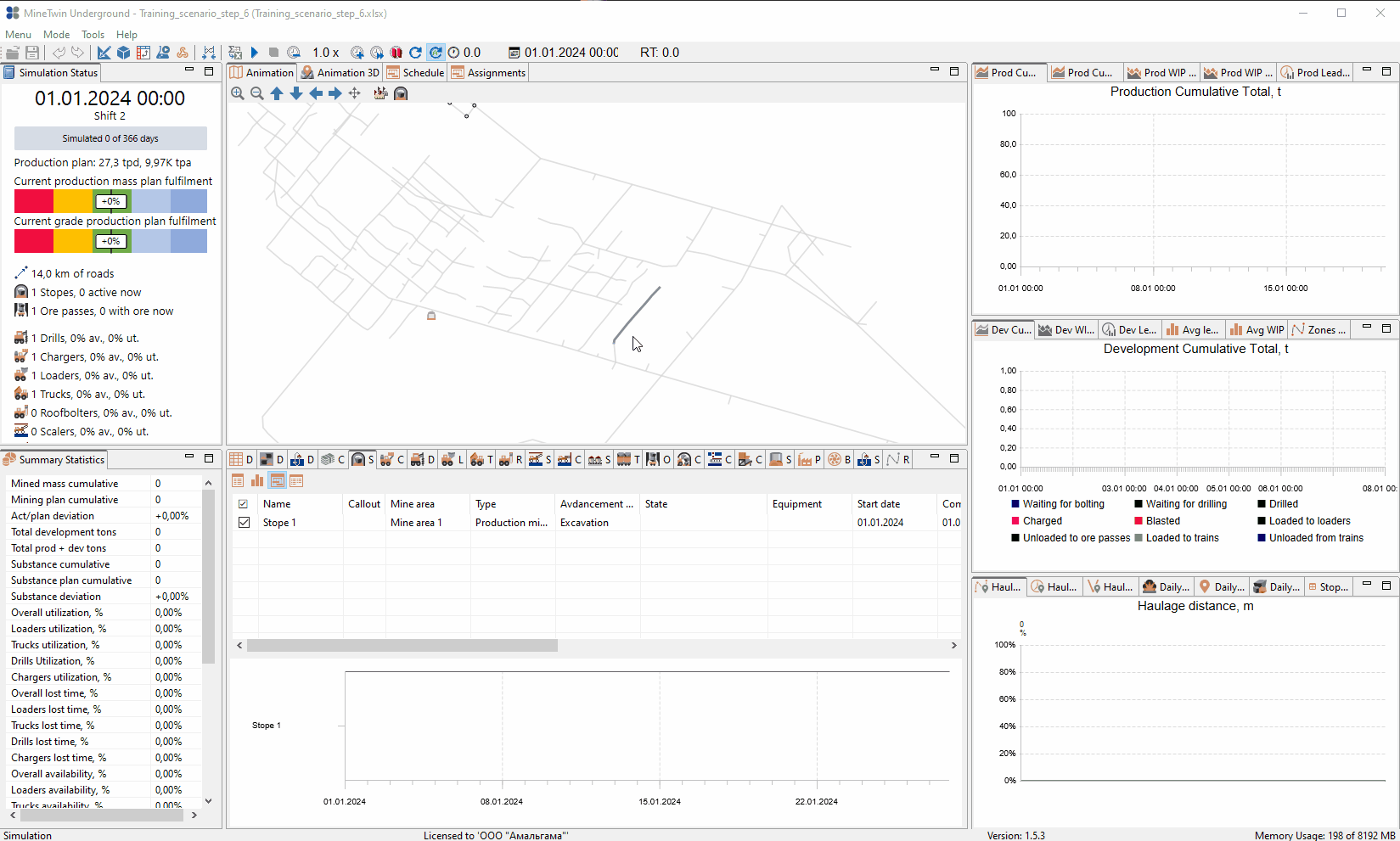

Насладимся моделированием добычи в нашем руднике:
