Учет z-координат в MineTwin

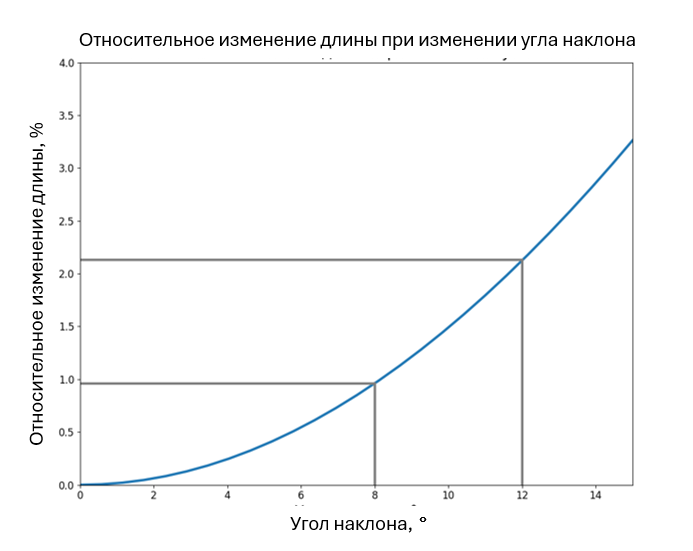

Расчет геометрической длины сегмента в MineTwin происходит с использованием его проекции на плоскость (без учета z-координаты). На первый взгляд кажется важным учитывать z-координаты при расчете длины, однако вносимая неточность при отказе невелика. В доказательство этого приведен график, на котором видно, что даже при угле наклона 15° относительное изменение длины не превысит 3,5% от длины проекции XY.

Изменение в 5% достигается при угле наклона в 20°, который в реальных проектах встречается довольно редко.

Например, выработка, протяженная вдоль горизонта на 100м и наклоненная на 12°, в реальном мире будет иметь длину 102.28м, а в MineTwin ее длина будет равной 100м.

Как в таком случае рассчитывается объем добытой руды, ведь он прямо пропорционален длине пройденного участка. Для этого в MineTwin предусмотрена возможность использовать информацию о проектных объемах. Гораздо удобнее использовать значения в соответствии с проектной документацией, чем вводить множество коэффициентов для расчета в MineTwin.

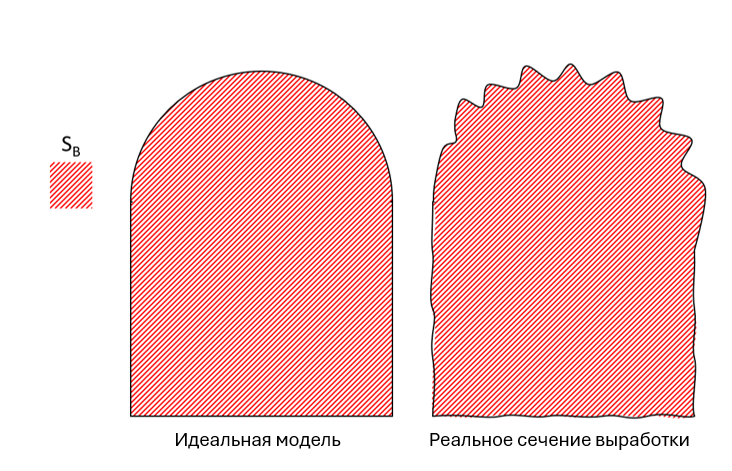

Использование проектных объемов также обусловлено особенностями проходки углов, поворотов и перекрестков конкретного рудника или выработки, сложной геологической структурой массива руды и трещиноватостью, которые не позволяют получить идеально ровный свод выработки.

Фактические объемы добычи всегда отличаются от проектных и такое различие может быть гораздо выше вносимой погрешности в 1-3%. Отказ от учета z-координат позволяет увеличить производительность и удобство использования MineTwin, избавившись от дополнительных вычислений.
