Определение типов оборудования

Мы будем моделировать простые буровзрывные работы, состоящие из 4 повторяющихся этапов:

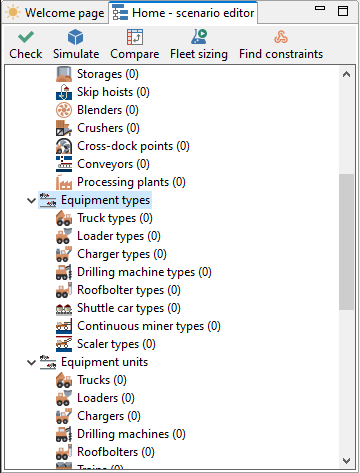

MineTwin позволяет нам определить все эти 4 типа оборудования, однако в текущем сценарии они еще не заданы:

В MineTwin есть встроенная библиотека типов оборудования. Она постоянно дополняется новыми типами по мере того, как мы получаем новые сведения о типах оборудования используемого в мире.

Тип оборудования в MineTwin обычно соответствует какой-то определенной модели, но это не всегда так. Например, старые и новые самосвалы одной и той же модели могут быть отнесены к разным типам оборудования, так как у них может различаться скорость или период между ремонтами.

Для наших целей, мы импортируем 1 тип каждого оборудования.

Для импорта типа самосвалов, щелкните правой кнопкой мыши по элементу Типы самосвалов дерева сценария и выберите пункт Загрузить из справочника в появившемся меню.

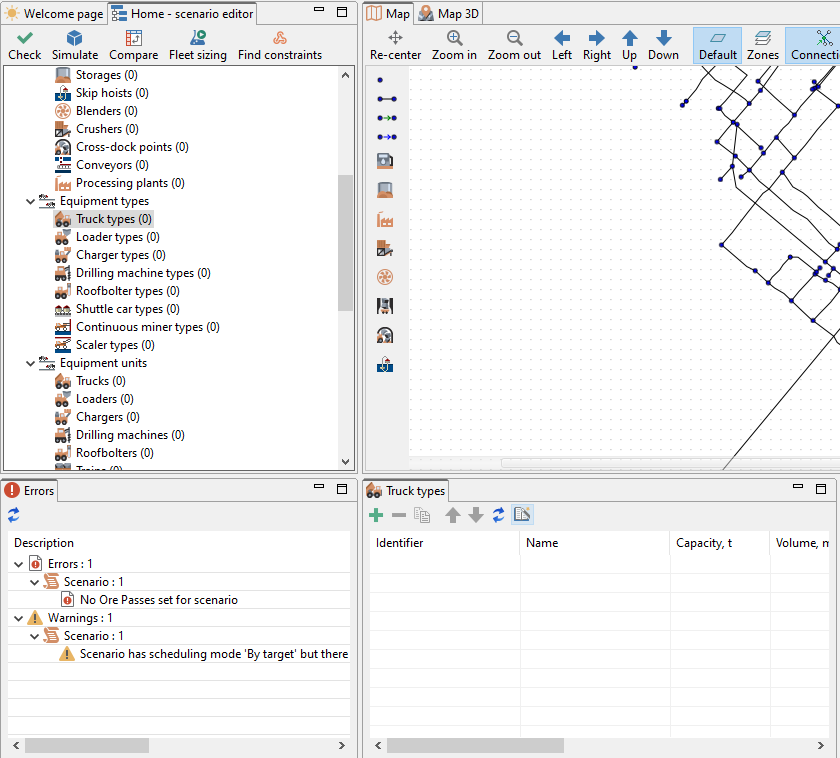

Другой способ импортировать данные - нажать на кнопку Библиотека над списком типов самосвалов:

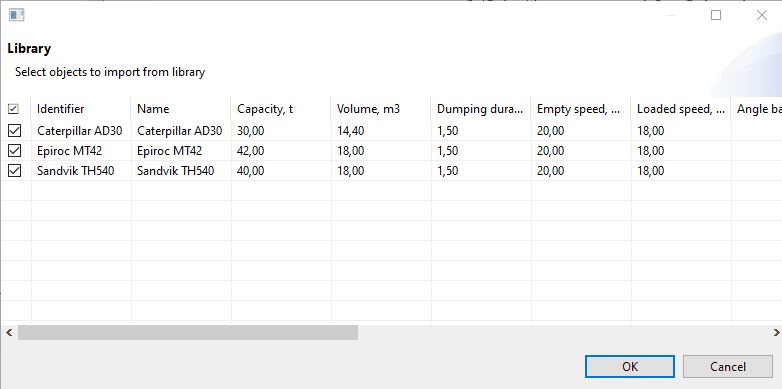

Библиотека типов самосвалов откроется в отдельном окне. Выберем только модель Sandvik TH540 из списка:

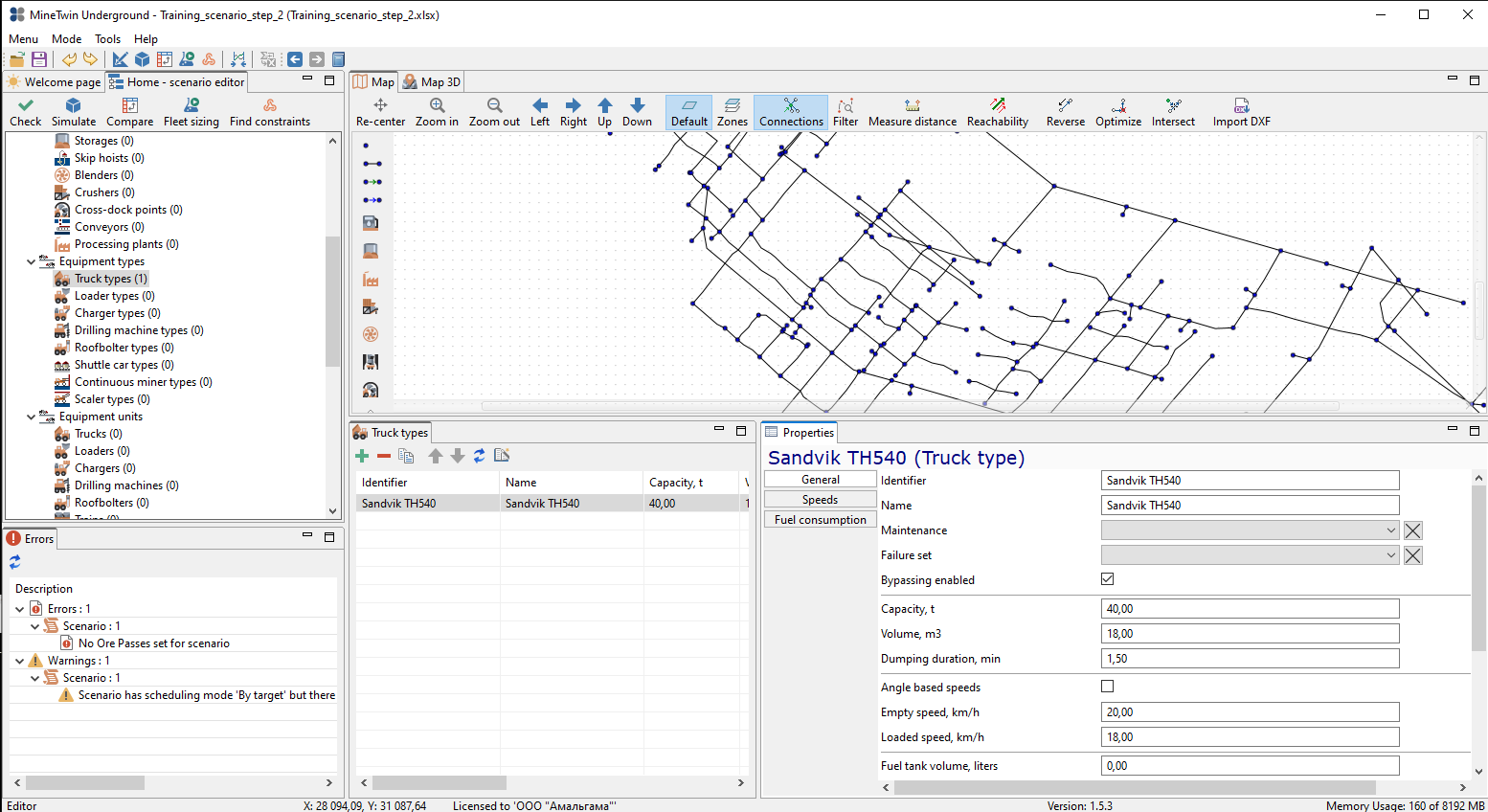

После нажатия кнопки OK выбранный тип самосвала импортируется в сценарий:

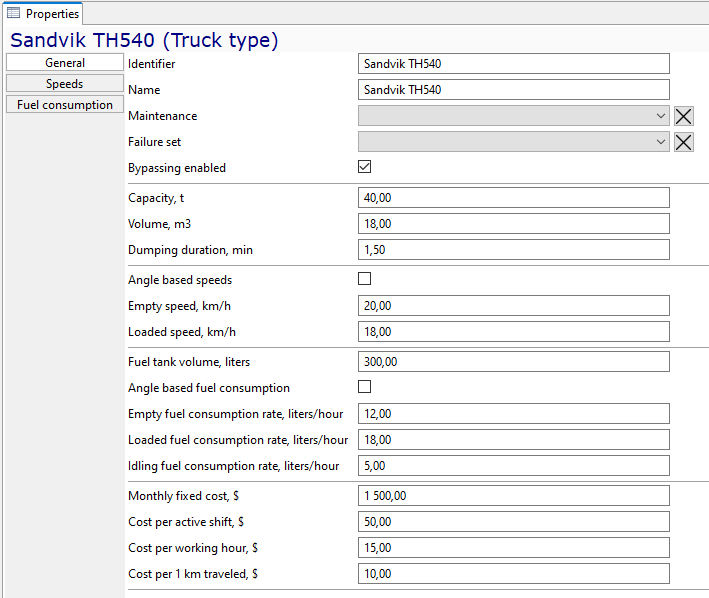

Теперь проверим значения основных параметров загруженного типа самосвала. Дважды щелкните мышью по вкладке Свойства чтобы раскрыть окно на весь экран. Полный набор параметров самосвала Sandvik TH540 выглядит следующим образом:

Необходимо отметить, что конкретные значения характеристик самосвалов одного и того же типа могут значительно различаться от шахты к шахте. Это может быть вызвано разными причинами, например, состоянием покрытия дорог, правилами безопасности, возрастом оборудования и т.д. При создании реального сценария всегда необходимо проверять значения характеристики типов оборудования после их импорта из библиотеки. Однако, для целей обучения не станем изменять эти параметры.

После того, как мы ознакомились с характеристиками типа самосвала, снова щелкнем по вкладке Свойства, чтобы свернуть ее обратно.

По аналогии с типом самосвала импортируем остальные типы оборудования:

По завершении импорта типов оборудования из библиотеки, дерево сценария должно выглядеть следующим образом:

Встроенная библиотека содержит средние значения затрат и производительности для каждого типа оборудования. Однако, в реальности эти значения могут значительно отличаться. Частью любого проекта по моделированию рудника является проверка, корректировка и настройка этих параметров.

MineTwin дает возможность пользователю вносить изменения в значения этих характеристик типа оборудования вне зависимости от того, был ли данный тип оборудования импортирован из библиотеки или создан пользователем с нуля. Изменения значений характеристик импортированных типов оборудования не сохраняются в библиотеке.

На этом уроке мы поменяем некоторые характеристики типа зарядных машин Himec MF604, а именно время зарядки шпура и скорость передвижения.

Для изменения параметра Время зарядки шпура зарядной машины типа Himec MF604 выполним следующее:

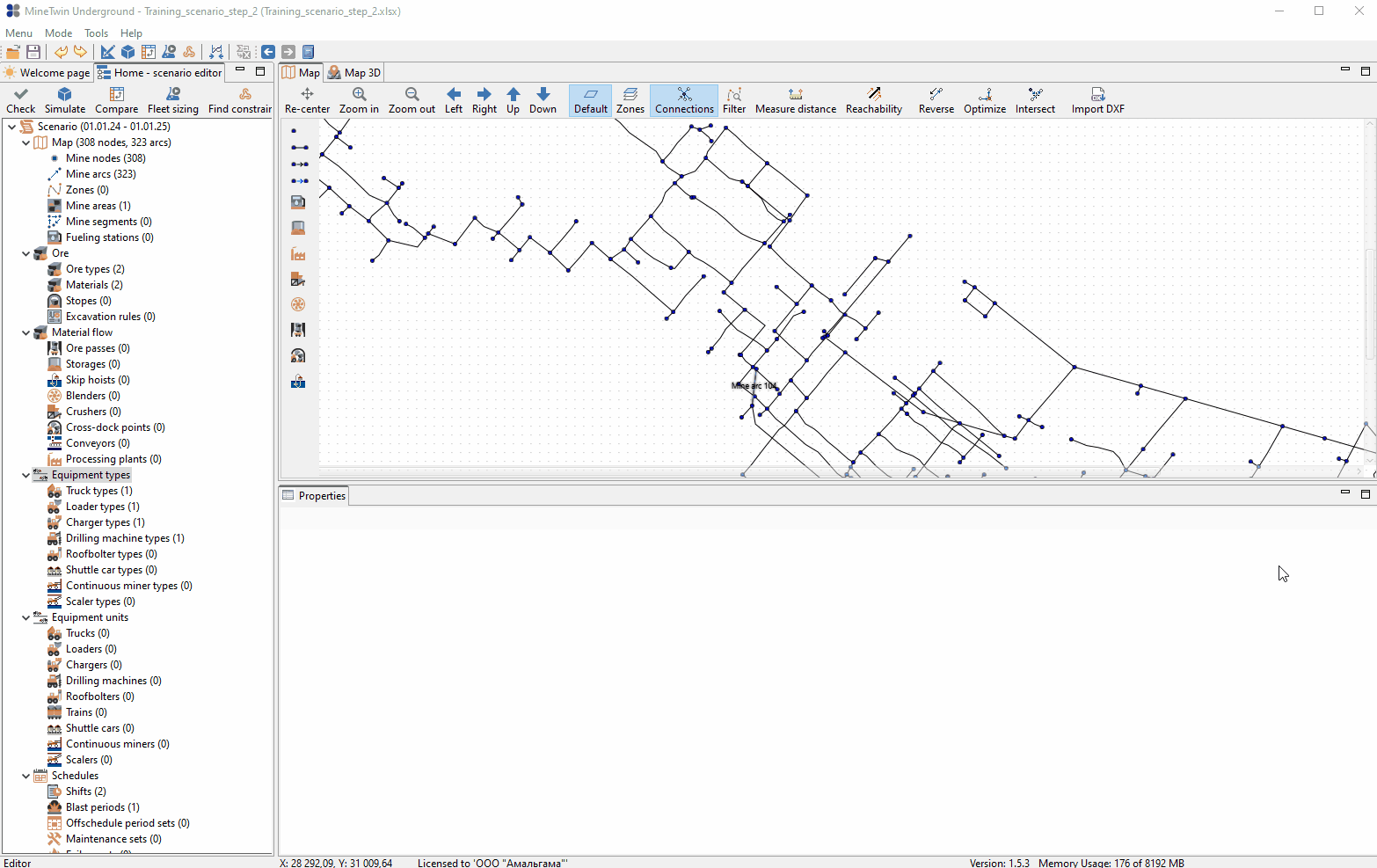

Последовательность необходимых действий продемонстрирована ниже:

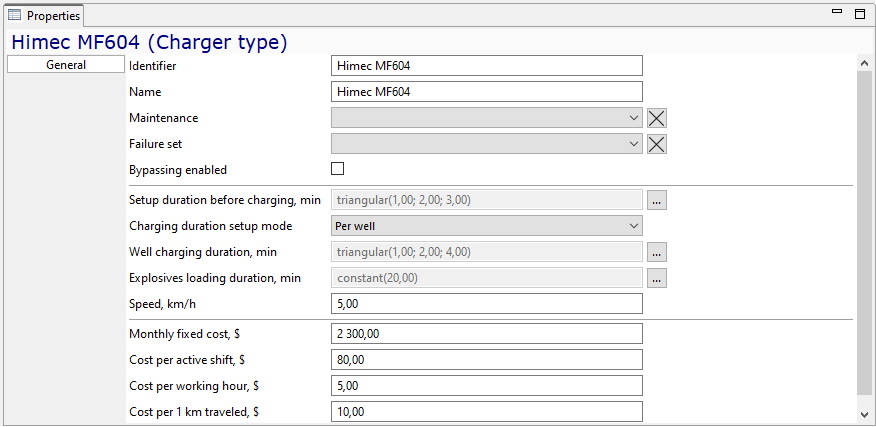

Изменить скорость передвижения типа зарядной машины еще проще. Для этого просто изменим значение параметра Скорость, км/ч на 5 км/ч в окне свойств. После всех изменений свойства типа зарядной машины Himec MF604 должны выглядеть следующим образом:

Таким образом, мы определили необходимые типы оборудования для нашего сценария и задали их характеристики. Для сохранения промежуточных результатов нажмем Ctrl+S. При необходимости промежуточную версию сценария можно загрузить здесь.
